大排量不锈钢洁净蒸汽疏水阀 LDST
LDST是一款专为需要大排量排放冷凝水设计的、卫生级热静力式蒸汽疏水阀。
广泛应用于反应釜、消毒器和CIP/SIP系统和制程管上。
特点:
1. 阀座倾斜角度,自排设计,冷凝水自由穿流,防止细菌集结
2. 结构紧凑、卫生级卡盘连接,安装便捷

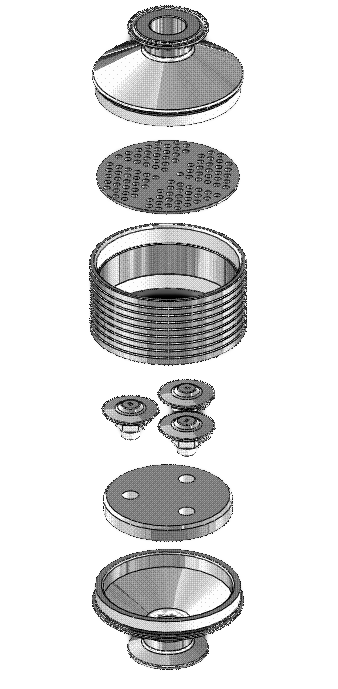

3. 大排量设计,可根据实际工况选择配置不同数量的感温元件
4. “故障常开“设计,关键工况下不停机
5. 内表面抛光处理,降低细菌滋生可能
6. 大开口的阀嘴设计可迅速排放大量空气、确保快速启动、防止堵塞、确保连续运行
材质:
阀体:不锈钢SS304
感温元件(X-man):不锈钢SS304/SS316L
挡板:不锈钢SS304
阀座:不锈钢SS303
最大工作压力:6Bar
最高工作温度:165℃

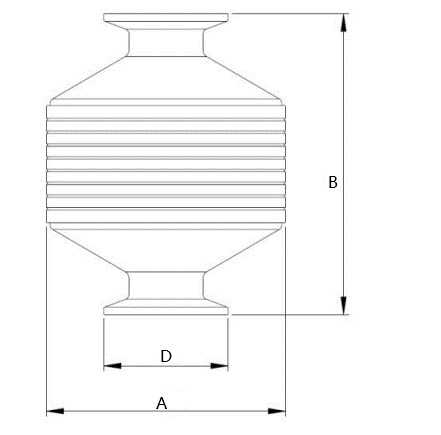

编码 | 规格 | 外形尺寸 | 感温元件 | 重量 | ||
inch | D(mm) | A(mm) | B(mm) | pcs | kg | |
LDST162 | 1” | 50.5 | 97 | 119 | 2 | 1.96 |
LDST163 | 1“ | 50.5 | 97 | 119 | 3 | 1.96 |
LDST244 | 1.5” | 50.5 | 97 | 143 | 4 | 2.37 |
注:我们可提供4种感温元件(X-Man)
A:低于饱和温度3℃时排放冷凝水。
B:低于饱和温度5℃时排放冷凝水。
C:低于饱和温度15℃时排放冷凝水。
D:低于饱和温度25℃时排放冷凝水
订购时请确认清楚,具体编码后加对应字母即可。
如订购1 “大排量疏水阀,配2个感温元件,需要低于饱和温度3℃时排放冷凝水,即需配A型感温元件。
对应的编码为:LDST162A

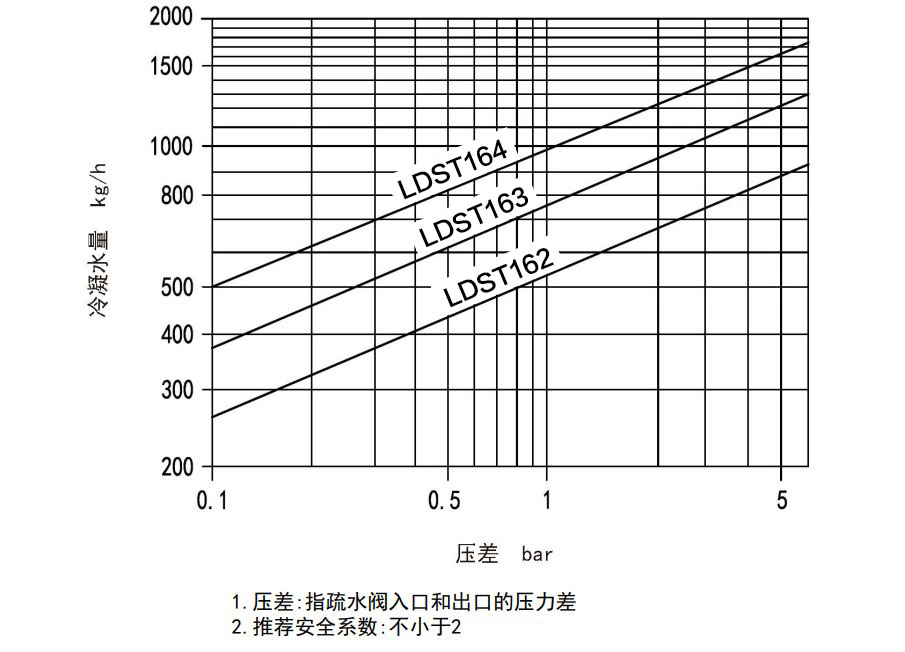

冷凝水排量:
注意:不要在超过最大压差的条件下使用疏水阀,否则会出现冷凝水积存。
