不锈钢洁净系统卫生级止回阀 CSCV
CSCV是一款适用于食品、医药和制药工业中的水、洁净蒸汽、工艺流体和其他气体的卫生级止回阀。
一般安装于设备入口或管道出口，可以有效防止介质倒流。
特点：
1. 结构紧凑、安装便捷，阀体卡箍连接可快速拆卸，便于维护
2. 316L不锈钢材质，耐腐蚀，不易滋生细菌，更适合洁净系统
3. 适用性广，流体、气体都可适用
4. 阀门内外部抛光，内表面Ra≤0.4μm ，外表面Ra≤0.6μm
最大工作压力：10Bar
最高工作温度：200℃

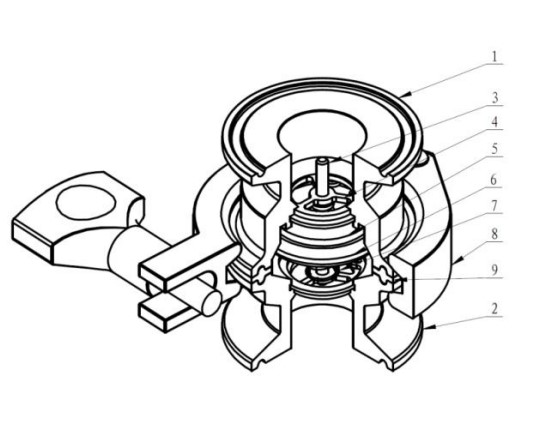

内部结构及材质：
| 序号 | 零件名称 | 材料 |
| 1 | 上阀体 | 不锈钢SS316L |
| 2 | 上阀体 | 不锈钢SS316L |
| 3 | 阀杆 | 不锈钢SS316L |
| 4 | 导向板 | 不锈钢SS316L |
| 5 | 阀瓣 | PTFE |
| 6 | 支撑板 | 不锈钢SS316L |
| 7 | 弹簧 | 不锈钢SS304L |
| 8 | 卡箍 | 不锈钢SS316L |
| 9 | 密封垫 | 硅胶 |

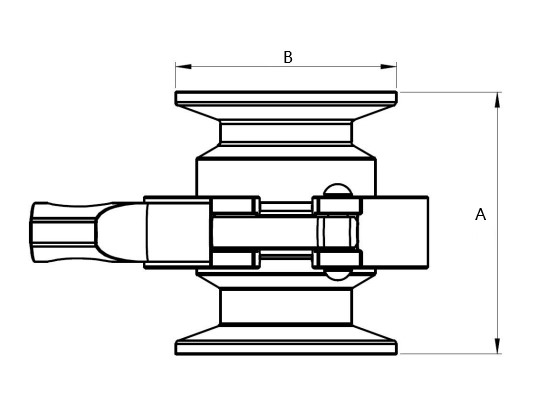

| 编码 | 规格 | 外形尺寸 | KV值 | 重量 | ||
| inch | 通径（mm） | A（mm） | B（mm） | m³/h | kg | |
| CSCV08 | 1/2” | 9.4 | 60 | 25.2 | 7.1 | 0.5 |
| CSCV12 | 3/4“ | 15.75 | 60 | 25.2 | 7.1 | 0.53 |
| CSCV16 | 1” | 22.6 | 60 | 50.5 | 15.2 | 0.67 |
开启压差(mbar)
最小动作压差，→流向：
规格 | 1/2” | 3/4” | 1” |
→ | 20 | 20 | 20 |
↑ | 24 | 24 | 26 |
↓ | 16 | 16 | 14 |
